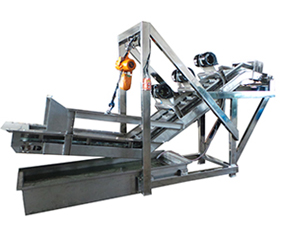

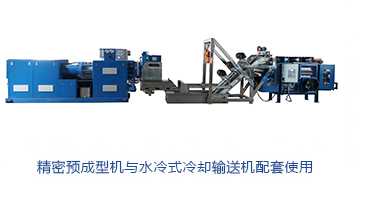

水冷式冷卻輸送機是專為解決膠坯粘連、變形而設計的預成型機配套輔機。

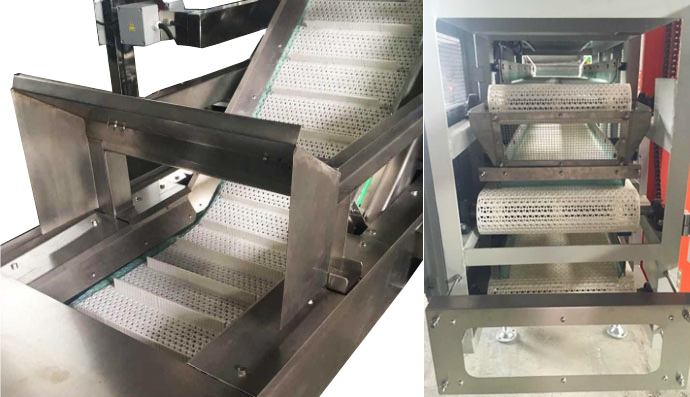

通過冷卻水或冷卻溶液使膠坯降溫，再經過強制風冷，使膠坯不變形、更加穩定。該機特點是全程調節水平不銹鋼網帶調控運行速度，配合預成型機的所有切割速度。
可選：

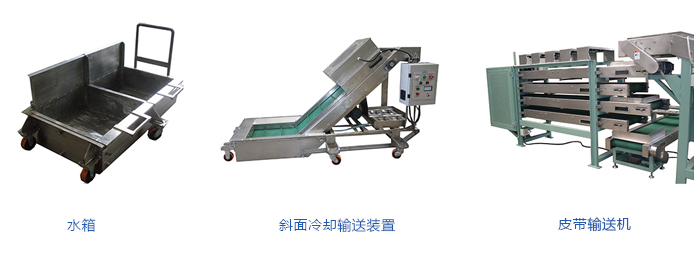

- 斜面提升裝置，便于清理水箱內橡膠碎屑。

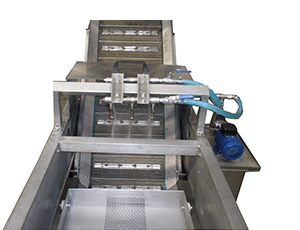

- 噴淋裝置

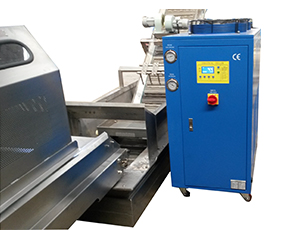

- 水箱外接冷水機

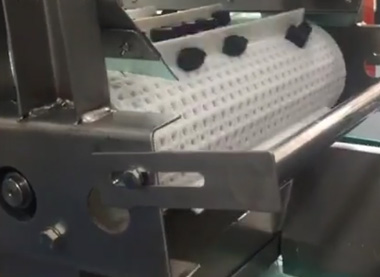

- 塑料網帶，無金屬碎屑
|
項目名稱 |
單位 |
LSS650 |
|
斜面輸送（全部采用不銹鋼材料） |
||
|
水箱尺寸(L×W×H) |
mm |
2000×760×300 |
|
料坯浸水距離 |
mm |
1300 |
|
斜面輸送寬度 |
mm |
450 |
|
斜面輸送速度 |
m/min |
7.6 |
|
斜面冷卻風量 |
m3/h |
3720 |
|
水平輸送 |
||
|
水平輸送寬度 |
mm |
450 |
|
水平輸送速度（可調） |
m/min |
3.1～6.2 |
|
層次 |
|
3 |
|
水平冷卻風量 |
m3/h |
29040 |
|
總功率 |
kW |
2.6 |
|
外形尺寸(L×W×H) |
mm |
6100×750×1840 |
|
重量 |
kg |
1200 |
其他冷卻裝置

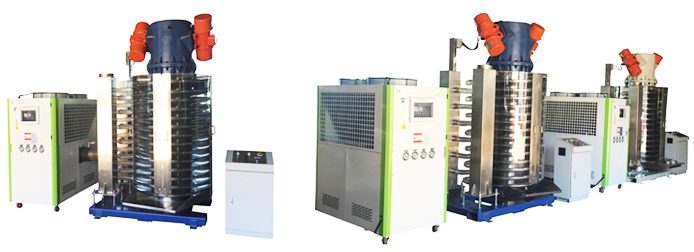

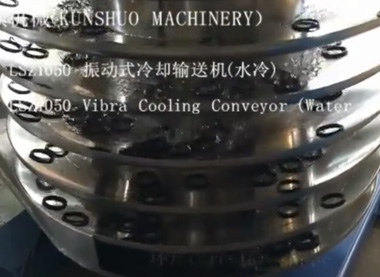

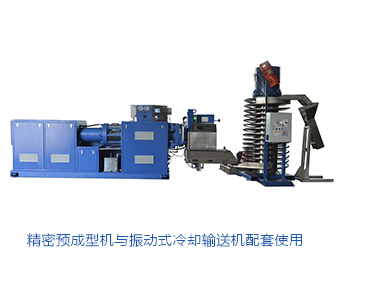

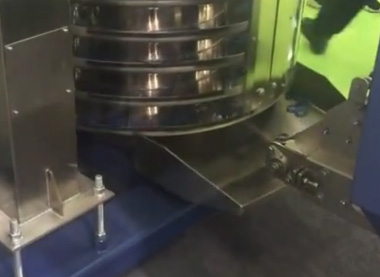

振動式冷卻輸送機是專為解決膠坯粘連、變形、冷卻而設計的預成型機配套輔機，該機占地面積小，與膠料接觸部位均采用不銹鋼材料，防止膠料污染。膠坯通過振動方式行進，有效防止膠料粘連、變形。標準冷卻距離長為35米，最長達50米。可通過風冷或噴淋強化冷卻效果，重量小的坯料可采用封閉式風冷，重量較大或熱量較大的坯料，還可以通過外接水箱進行循環水噴淋冷卻，對FKM、NBR、CR、EPDM、造粒、軸承密封件、油封、O型圈等坯料的冷卻效果尤為突出.
可選：
- 冷風機:冷空氣冷卻
- 封閉式
|
項目名稱 |
單位 |
LSZ1050 |
|
振動槽直徑 |
mm |
1050 |
|
振動槽寬度 |
mm |
245 |
|
振動槽高度 |
mm |
1600 |
|
物料輸送距離 |
mm |
35000 |
|
螺旋節距 |
mm |
110 |
|
進料口寬度 |
mm |
650 |
|
進料口高度（離地面高度） |
mm |
300 |
|
出料口寬度 |
mm |
220 |
|
出料口高度（離地面高度） |
mm |
1650 |
|
輸送速度（可調） |
m/min |
6～8 |
|
振動電機功率 |
kW |
0.75*2 |
|
冷卻風機功率 |
kW |
3.7 |
|
水泵功率 |
|
0.37 |
|
總功率 |
kW |
5.6 |
|
外形尺寸(長×寬×高) |
m |
2800×1400×2700 |
|
重量 |
kg |
1200 |

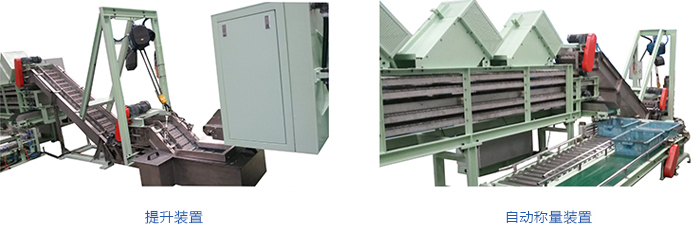

LSS-Q800清理&自動稱量水冷式冷卻輸送機是與精密預成型機配套使用的膠料后段冷卻，輸送，吹干及稱重分箱裝置。
精密預成型機切下的膠料經過LSS-Q800冷卻輸送機浸水，輸送，吹干后由橫向皮帶輸送機送入物料箱。當物料箱內膠料達到設定的重量后，橫向皮帶輸送機停止運行，自動推箱器將滿箱的物料自動換成空箱，橫向皮帶輸送機再次運行，達到自動稱重，自動分箱，自動換箱功能。
同時，滿箱的物料箱被自動輸送到輥筒輸送線上，由操作人員處理。浸水輸送裝置可使膠料冷卻并防止膠料碎屑相互污染。水箱內有余料箱，方便取出清理。當冷卻輸送機上無膠料時，空運行5分鐘后，即自動停機。
|
項目名稱 |
單位 |
LSS-Q800 |
|
浸水輸送速度 |
m/min |
4-8 |
|
輸送長度 |
mm |
1500 |
|
斜面輸送網帶速度 |
m/min |
3-6 |
|
斜面冷卻風量 |
m3/h |
3720 |
|
水平輸送 |
||
|
水平輸送寬度 |
mm |
450 |
|
水平輸送速度（可調） |
m/min |
3.1～6.2 |
|
層次 |
|
3 |
|
水平冷卻風量 |
m3/h |
29040 |
|
總功率 |
kW |
2.6 |
|
外形尺寸(L×W×H) |
mm |
6100×750×1840 |
|
重量 |
kg |
1200 |
1. 浸水輸送網帶速度：4-8 m/min (無級調速) 輸送長度: 1500mm
2. 斜面輸送網帶速度：3-6 m/min (無級調速) 輸送長度: 3000mm
3. 水平輸送網帶速度：1.5-3 m/min (無級調速) 輸送長度: 4000mm
4. 采用&=1.5mm不銹鋼網帶輸送,帶寬：300mm
5. 料箱內膠料稱重范圍：10～20千克/箱(可設定) 超出范圍可定制
6. 聯機最大外形尺寸(長*寬*高)： 9000*2400*2100mm
7. 重量：2000千克
8. 選用配套料箱尺寸：料箱底部長*寬 :(500-600)*(400-460)mm / 料箱高度：150-170mm
可根據料箱外形尺寸定制稱重?fù)Q箱裝置.
